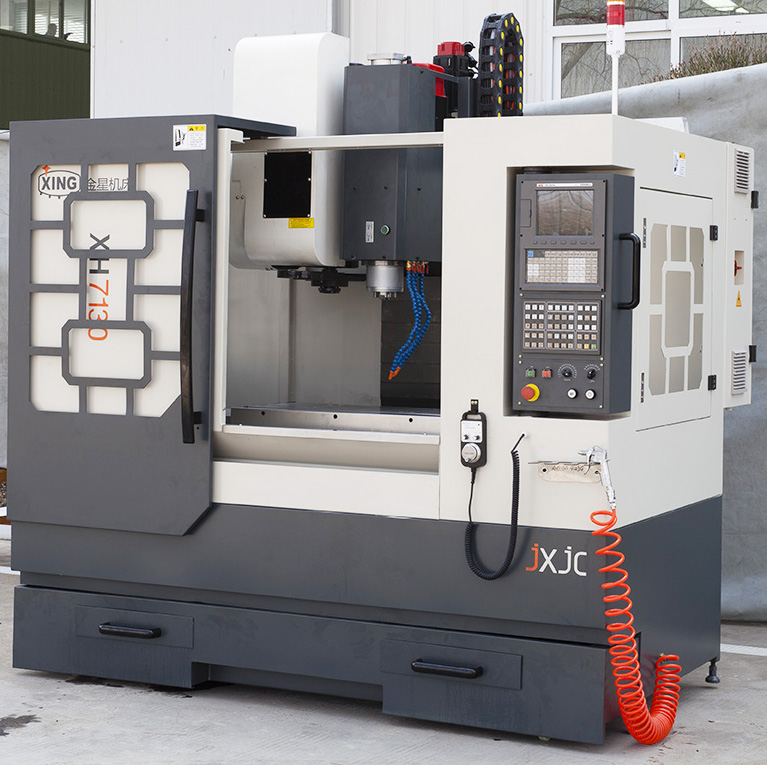

XH7130立式加工中心

【工作臺面積】：300mm*600mm 【XYZ軸行程】：500mm*295mm*450mm

標準配置

凱恩帝系統、圓盤式刀庫、氣動打刀缸、照明系統、冷卻系統、自動潤滑系統、成套隨機工具、墊鐵、BT40-ER32-100刀柄

可選配置

發那科、西門子、華中等數控系統，斗笠式刀庫、精密平口鉗、BT40拉丁、BT40銑夾頭、組合壓板一套、可增加第四軸等

在線咨詢

產品描述

XH7130立式加工中心是我司針對小型五金零件及產品研發的一款高性?xún)r(jià)比立式加工中心該機床具有整機結構剛性強、精度穩定、故障率低、可靠性好的優點，是小型產品加工利器該機床具有整體結構強，機床結構經過有限元分析優化，剛性更強，結構更穩定。

肋骨式機頭設計：內部筋條加粗加大，強化結構剛性大幅提高加工穩定性。

加工特性：具備鉆攻中心與加工中心兩者的全部性能。

XH7130加工中心可實現數控鉆削、銑削、鏜孔、擴孔、攻絲等自動循環加工，適用于模具及批量零件生產，即可坐標鏜孔，又精確高效地完成各種復雜曲線的凸輪、樣板、壓膜、弧形槽等零件的自動加工及學校教學培訓。

進口主軸單元速度高，可靠性好。導軌跨距大，整體剛性好。其中XH7130：X,Y,Z三軸采用直線導軌。

產品優勢

1. 床身：采用高級樹脂砂鑄造及箱型結構設計制造而成，經時效處理消除內應力，材質堅韌，加上箱型結構設計，高剛性機體結構，使加工中心具有足夠之剛性及強度整機展現耐切削能力及精度高之特性。

2. 傳動軸： X/Y軸采用直線導軌設計。立柱、鞍部、頭部及底座，由高級樹脂砂鑄造及箱型結構設計制造而成。

3. 絲桿：三軸采用高精度雙螺帽預壓之精密滾珠螺桿，配合兩端支撐座的鎖拉設計，能消除傳動背隙并預先補償溫升造成之誤差，確保定位精度。

4. 主軸馬達：采用高轉速馬達，使加工中心在高速、低速及輕、重切削都有非常好的表現。

5. 主軸頭：采用高精度、高剛性之主軸頭，它能承受徑向與軸向負荷的重切削及長時間重切削加工，并能維時加工高度精度。

6. 刀庫：采用斗笠式/圓盤式刀庫，提供快速、平穩、可靠的刀具交換動作，由PLC軟件控制，快速的速成換刀動作，減少非切削時間。

7. 電氣箱：電氣箱裝有熱交換器，確保系統穩定，外部配線部分有保護蛇管，能耐熱、耐油水。

8. 潤滑系統：采用自動脫壓式潤滑系統集中給油，以先進脫壓間歇式供油系統，以定時、定量、定壓、個別方式提供每個潤滑點適時、適量之給油，確保每一潤滑位置確時得到潤滑油，使加工中心長時

間運作無后顧之憂。

9. 全密式板金：金星機床對xh7130加工中心板金設計著重于外觀美、環保及合乎人體工學。全密封式板金設計，徹底防止切削液及切削液飛濺于加工中心外，使加工中心的周?chē)杀３指蓛簟?/div>

技術參數

參數	XH7130
工作臺尺寸	300x600mm
工作臺最大承重	160kg
X、Y、Z軸行程	500、295、450mm
主軸端面至工作臺距離	450mm
主軸中心至立柱導軌面距離	340mm
X、Y、Z軸快速移動速度	20、20、12 m/min
主軸轉速	50-8000 r/min
主軸孔錐度	BT40
伺服主電機功率	3.0/3.7KW
刀庫容量	10
刀具最大重量	4kg
刀具最大直徑（相鄰刀）	100mm
定位精度	±0.016mm
重復定位精度	±0.006mm
整機重量	2800Kg
外形尺寸（長´寬´高）	189019502400mm

典型工件

專機定制

山東臨沂金星機床有限公司原臨沂機床廠，創建于1965年，是以研發、生產制造機電一體化數控機床產品和特色出口產品等為主營業務的國家級高新技術企業，具有年生產立式加工中心、數控銑床、數控車床、普通車床、車銑復合機床、平面磨床等萬余臺的綜合生產能力，企業通過ISO9001國際質量體系認證，享有自營進出口經營權，為國家級專精特新小巨人企業、中國專利山東明星企業，擁有省級企業技術中心、省級一企一技術中心。

金星機床擁有多年專用機床制造經驗，在通用數控機床基礎上重新設計、工序集成，設計出差速器殼體專用機床、砂輪加工專用機床、曲軸加工專用機床、水表殼加工專用機床、航空插頭專用機床和汽油機外殼倒角加工機床。生產效率提升的同時降低了人工成本。

歡迎來電咨詢，售前工程師將竭誠為您服務。
