STC100雙頭數控車床
產品描述
STC100數控雙頭車床除具有通用數控車床的切削功能完成圓柱、圓錐、階梯軸、端面、鏜孔、切槽、螺紋、圓弧面等形狀的高效、自動、精密加工，還具有雙面車削的功能，工件從中間裝夾，加工時兩端同時進行。主要用于加工軸類零件，同軸度好。
STC100雙頭數控車床屬于雙主軸、雙刀架形式，可同時對兩個相同零件或兩個不同零件進行復合加工；還可以對零件需兩亮度面銑削加工（即一主軸進行正常車削，另一主軸當背軸使用）；同時還配備雙刀架，雙動力頭以及鉆夾座、車刀座可裝多把刀具，而且可將刀具進行不同方向調整，從而對兩件側面銑削、車削、鉆削、攻牙，斷面銑削、鉆削、攻牙、磨削等工序。
數控雙頭車床視頻展示
產品優勢
STC100數控雙頭車床系統配置為雙通道，進給軸四軸四聯動，左右通道同時加工。

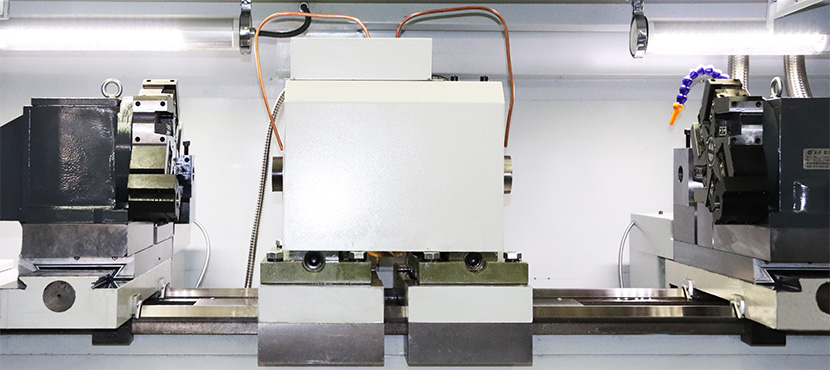

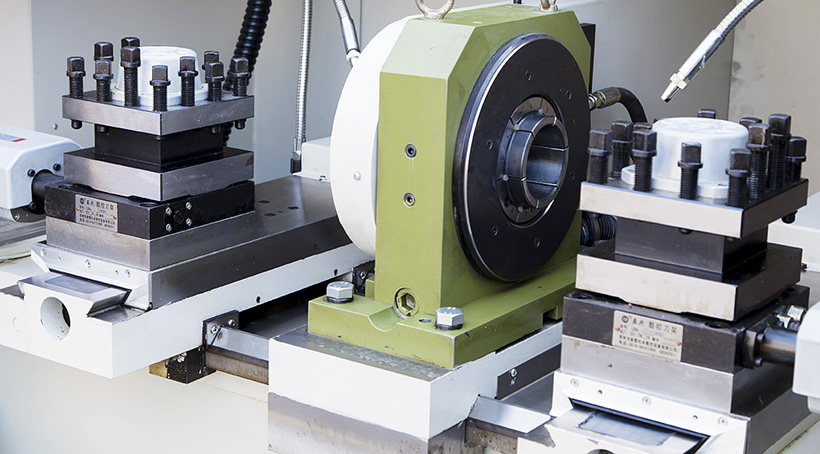

(1)工件從中間裝夾，加工時兩端同時進行。
(2) 一臺機床同時有兩套滑板、工作臺，分別控制。
(3) 整體鑄鐵底座，鐵屑及冷卻液獨立箱體收集，便于清理。
(4) 床身導軌經感應淬火和精密磨削，縱、橫向滑動導軌采用F4復合材料，具有良好的抗震性和耐磨性。
(5)數控系統采用國內領先的全功能經濟型數控系統，操作方便、性能穩定可靠。
(6)主軸采用無級調速，具有恒線速度加工功能，以適應不同直徑加工面的要求。
(7)采用變頻器的制動功能，使主軸停止時迅速而平穩。
(8)低速時運行平穩，高速時帶載力矩大。
(9)機床剛性好，電機功率大，可適應大切削量要求。
技術參數
| 內 容 | 單 位 | 參數 |
| 床身上最大工件回轉直徑 | mm | 460 |
| 刀架上最大工件回轉直徑 | mm | 260（配置電動刀架） |
| 200（配置排刀架） | ||
| 最大工件長度 | mm | 700 |
| X向最大行程 | mm | 300 |
| Z向最大行程 | mm | 400 |
| 主軸轉速范圍 | r/min | 100-1200r（變頻無級調速） |
| 主軸電機功率 | kW | 3 |
| 主軸通孔直徑 | mm | 100 |
| X、Z軸快速移動速度 | m/min | 伺服電機X：6，Z：8 |
| X、Z最小設定單位 | mm | X：0.001 Z：0.001 |
| X、Z軸向進給速度 | mm/min | X：6 Z：8 |
| 機床占地面積 | mm | 270*1700*1660 |
| （長×寬×高） | ||
| 凈 重 | kg | 1500 |
| 冷卻泵電機 | W | 125 |
典型工件
專機定制
山東臨沂金星機床有限公司原臨沂機床廠，創建于1965年，是以研發、生產制造機電一體化數控機床產品和特色出口產品等為主營業務的國家級高新技術企業，具有年生產立式加工中心、數控銑床、數控車床、普通車床、車銑復合機床、平面磨床等萬余臺的綜合生產能力，企業通過ISO9001國際質量體系認證，享有自營進出口經營權，為國家級專精特新小巨人企業、中國專利山東明星企業，擁有省級企業技術中心、省級一企一技術中心。
金星機床擁有多年專用機床制造經驗，在通用數控機床基礎上重新設計、工序集成，設計出差速器殼體專用機床、砂輪加工專用機床、曲軸加工專用機床、水表殼加工專用機床、航空插頭專用機床和汽油機外殼倒角加工機床。生產效率提升的同時降低了人工成本。
歡迎來電咨詢，售前工程師將竭誠為您服務。
15653996966
